Ligação dos sensores no ESP32

Antes de ligar os sensores

Antes de mexer na fiação, é recomendável gravar o firmware do First Crack na ESP32 seguindo a página de instalação do First Crack em uma ESP32.

Depois da gravação, conecte-se à rede do equipamento, abra o dashboard e faça as configurações de rede necessárias. Quando a página de dashboard e administração estiver acessível pela rede local, comece a ligação dos sensores.

Ligação simples: 1 MAX6675 para BT

O primeiro teste deve ser a ligação mais simples possível: um módulo MAX6675 lendo apenas a temperatura BT. Em muitos casos, essa configuração já é suficiente para monitorar a curva de torra.

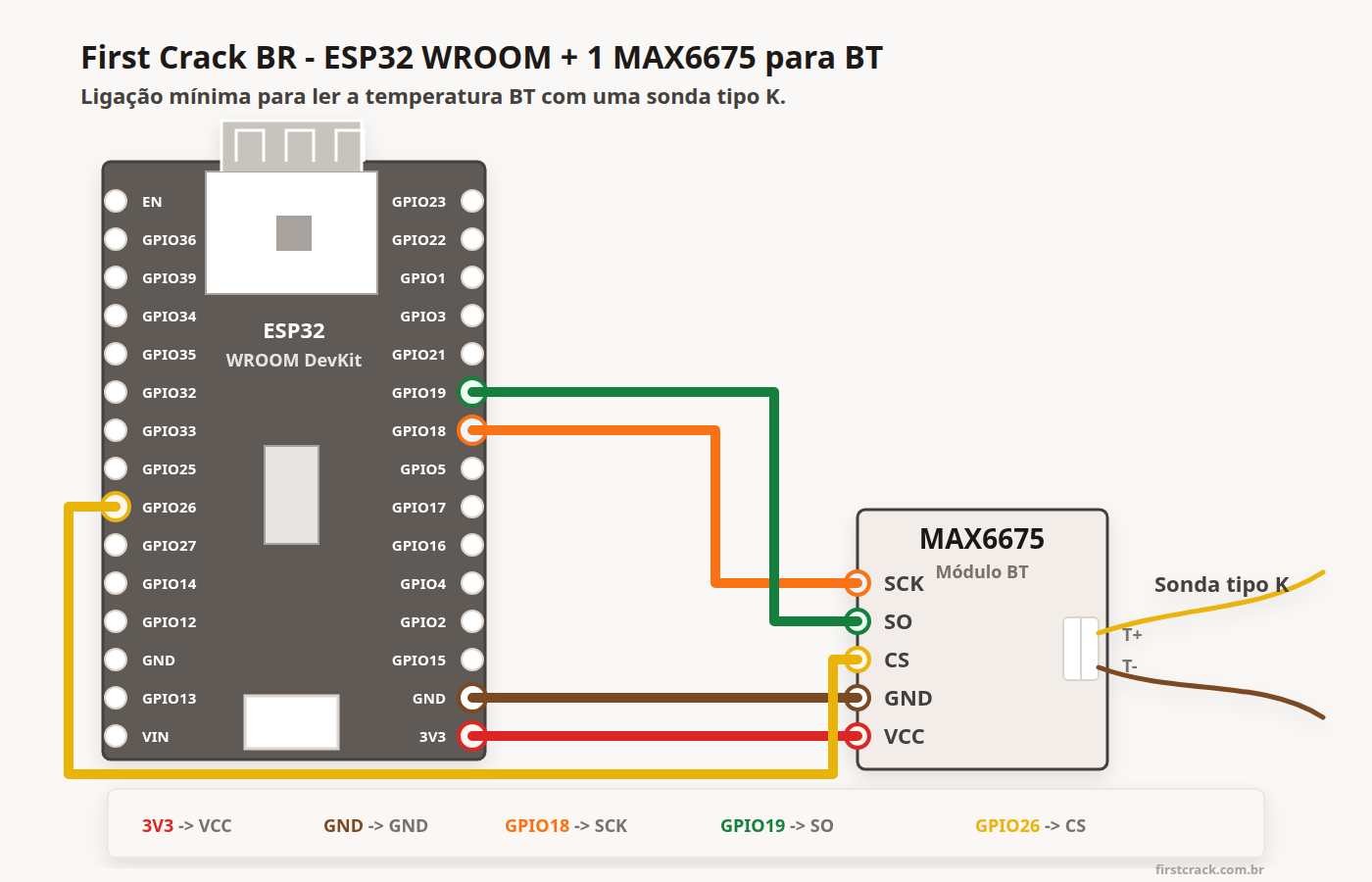

Diagrama de ligação entre ESP32 WROOM e um MAX6675 para BT

1

Fazer as conexões do BT

Na maioria das vezes, ao comprar um MAX6675, o módulo já vem acompanhado de cabos para ligar os pinos do MAX ao ESP32. Esses cabos podem ser usados para fazer a ligação direta na placa.

No final desta página há algumas fotos com diferentes formas de montar essa ligação.

3V3 do ESP32 -> VCC do MAX6675.
GND do ESP32 -> GND do MAX6675.
GPIO18 do ESP32 -> SCK do MAX6675.
GPIO19 do ESP32 -> SO do MAX6675.
GPIO26 do ESP32 -> CS do MAX6675.

Conecte a sonda tipo K nos bornes T+ e T- do MAX6675.

Use 3V3. Não ligue o VCC do MAX6675 no VIN/5V.

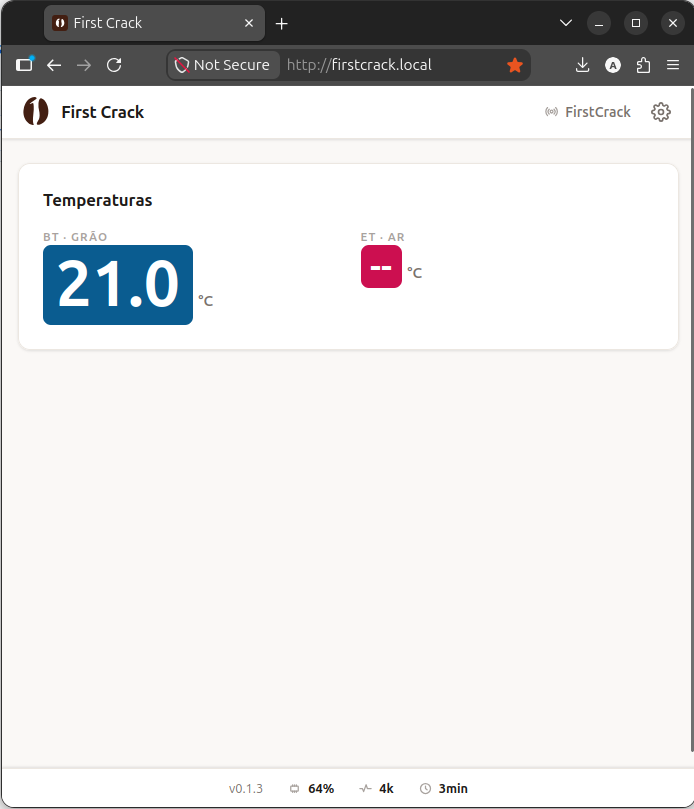

Dashboard do First Crack mostrando leitura de BT

2

Confirmar a leitura no dashboard

Essa página só estará acessível se o firmware do First Crack tiver sido gravado corretamente na ESP32. Se ainda não fez isso, siga primeiro a página de instalação do First Crack em uma ESP32.

Ligue a ESP32 pelo USB, abra http://firstcrack.local/ e confira o bloco de temperaturas.

Se a ligação estiver correta e a sonda estiver conectada, o dashboard deve mostrar um valor de BT em tempo real.

Se aparecer aviso de falta de leitura, revise a alimentação do MAX6675, os fios SCK, SO e CS, e a conexão da sonda tipo K nos bornes T+ e T-.

Ligação com dois sensores: BT e ET

Use esta opção quando quiser ler a temperatura do grão (BT) e a temperatura do ar/ambiente da torra (ET) ao mesmo tempo.

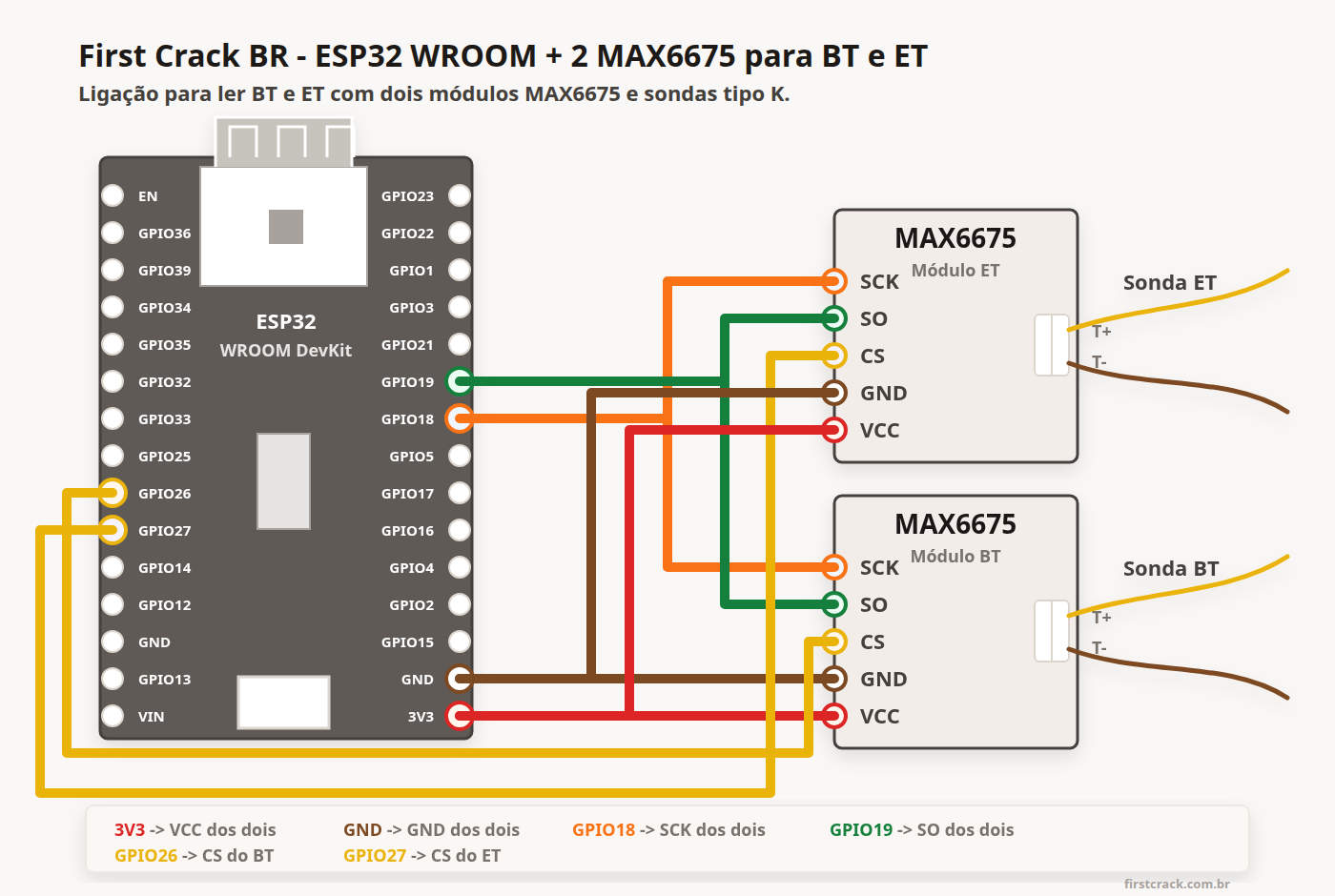

Diagrama de ligação entre ESP32 WROOM e dois módulos MAX6675 para BT e ET

1

Adicionar o segundo MAX6675

O segundo módulo MAX6675 usa as mesmas linhas de alimentação e comunicação, mudando apenas o pino CS.

3V3 vai para o VCC dos dois módulos.
GND vai para o GND dos dois módulos.
GPIO18 vai para o SCK dos dois módulos.
GPIO19 vai para o SO dos dois módulos.
GPIO26 vai para o CS do módulo BT.
GPIO27 vai para o CS do módulo ET.

Os fios compartilhados podem ser ligados da forma mais conveniente para a sua montagem: emendando os fios, usando uma pequena barra de conexão, ou usando uma versão do ESP32 com bornes onde seja possível prender mais de um fio na mesma porta.

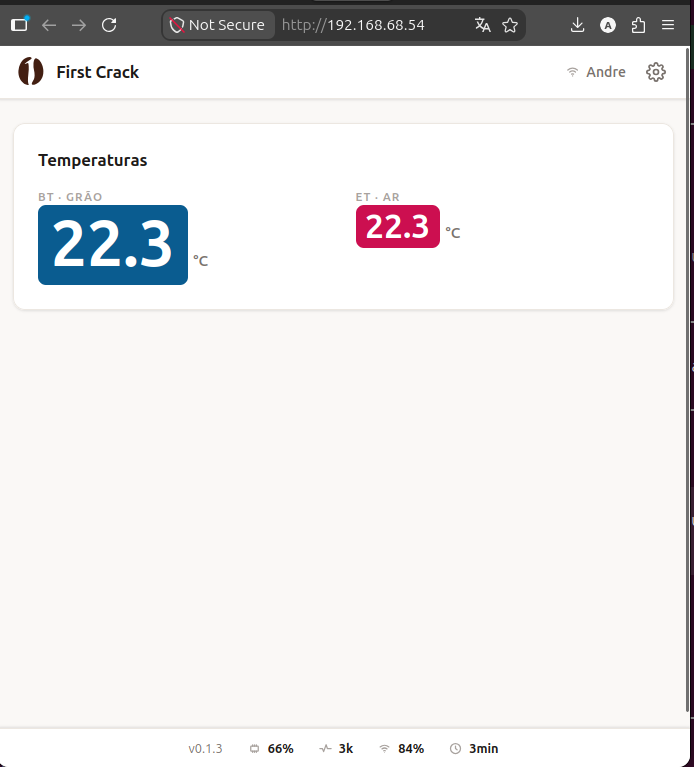

Dashboard do First Crack mostrando leituras de BT e ET

2

Verificar BT e ET no dashboard

Depois de ligar os dois módulos, abra http://firstcrack.local/ e confira o bloco de temperaturas.

Com as duas sondas conectadas corretamente, o dashboard deve mostrar valores em tempo real para BT e ET.

Se uma das leituras aparecer vazia, revise o módulo correspondente, principalmente o fio CS: GPIO26 para BT e GPIO27 para ET.

Imagens de instalações reais

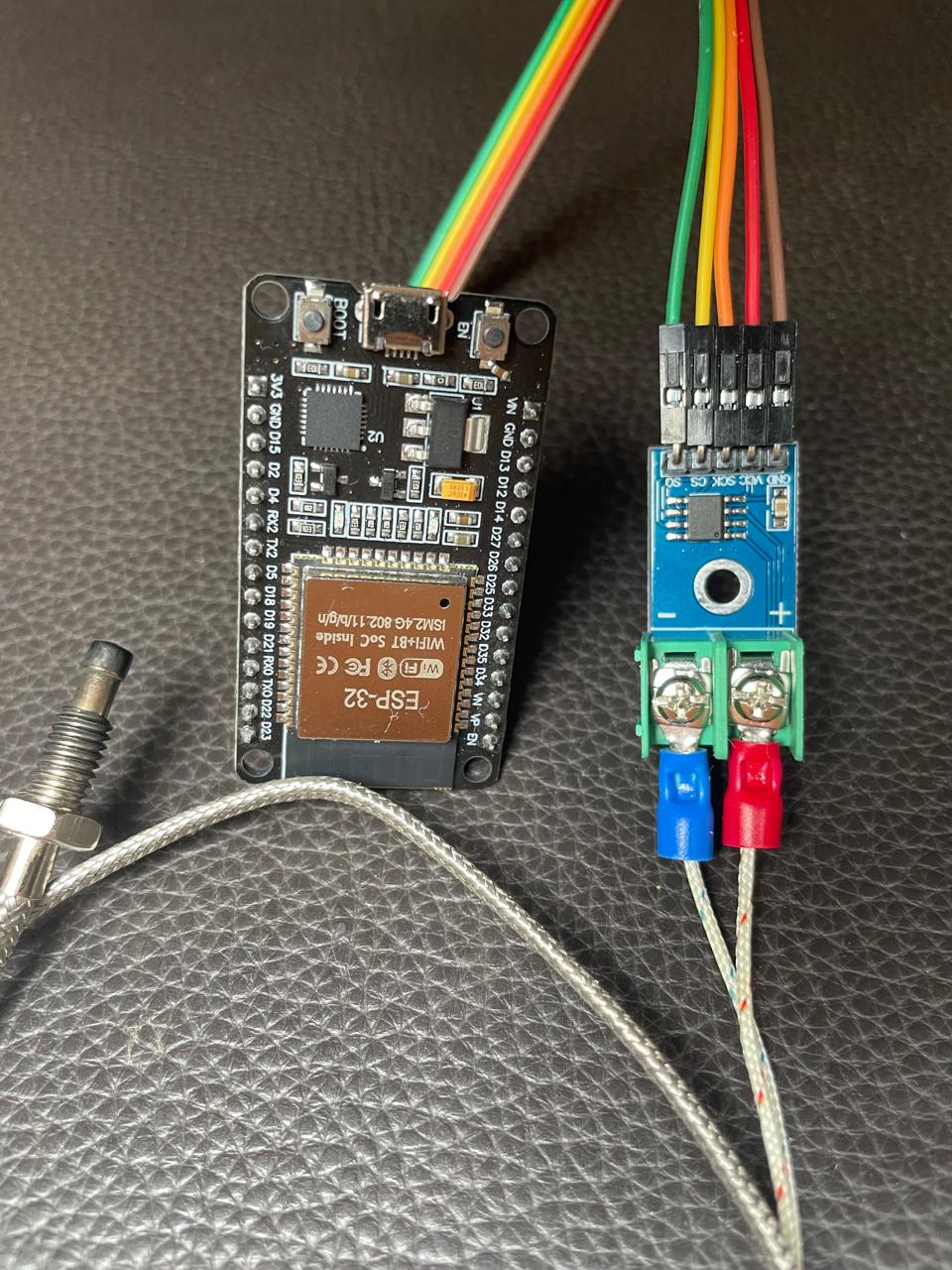

Instalação real de uma ESP32 ligada a um módulo MAX6675

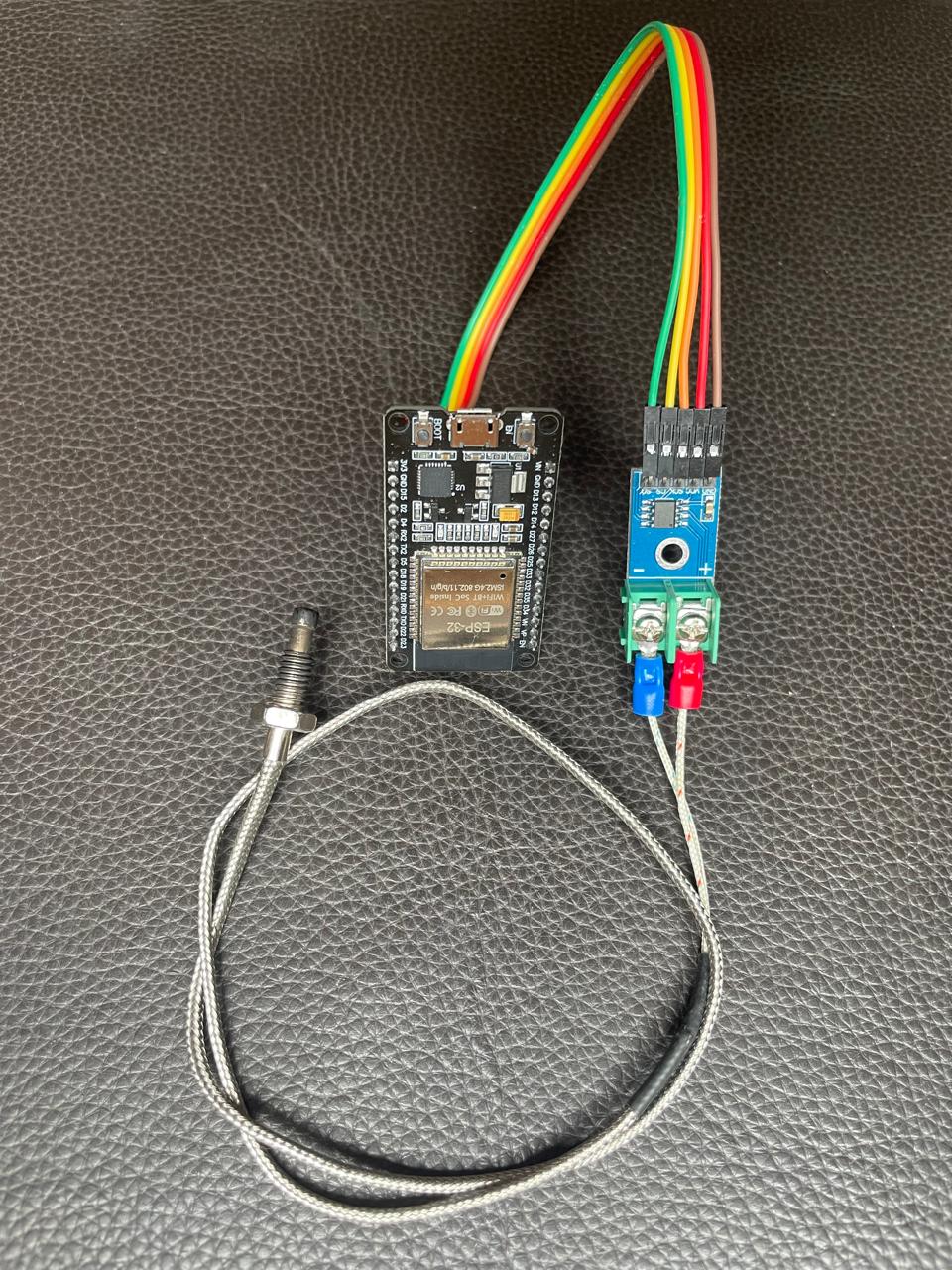

Detalhe da ligação real entre ESP32 e módulo MAX6675

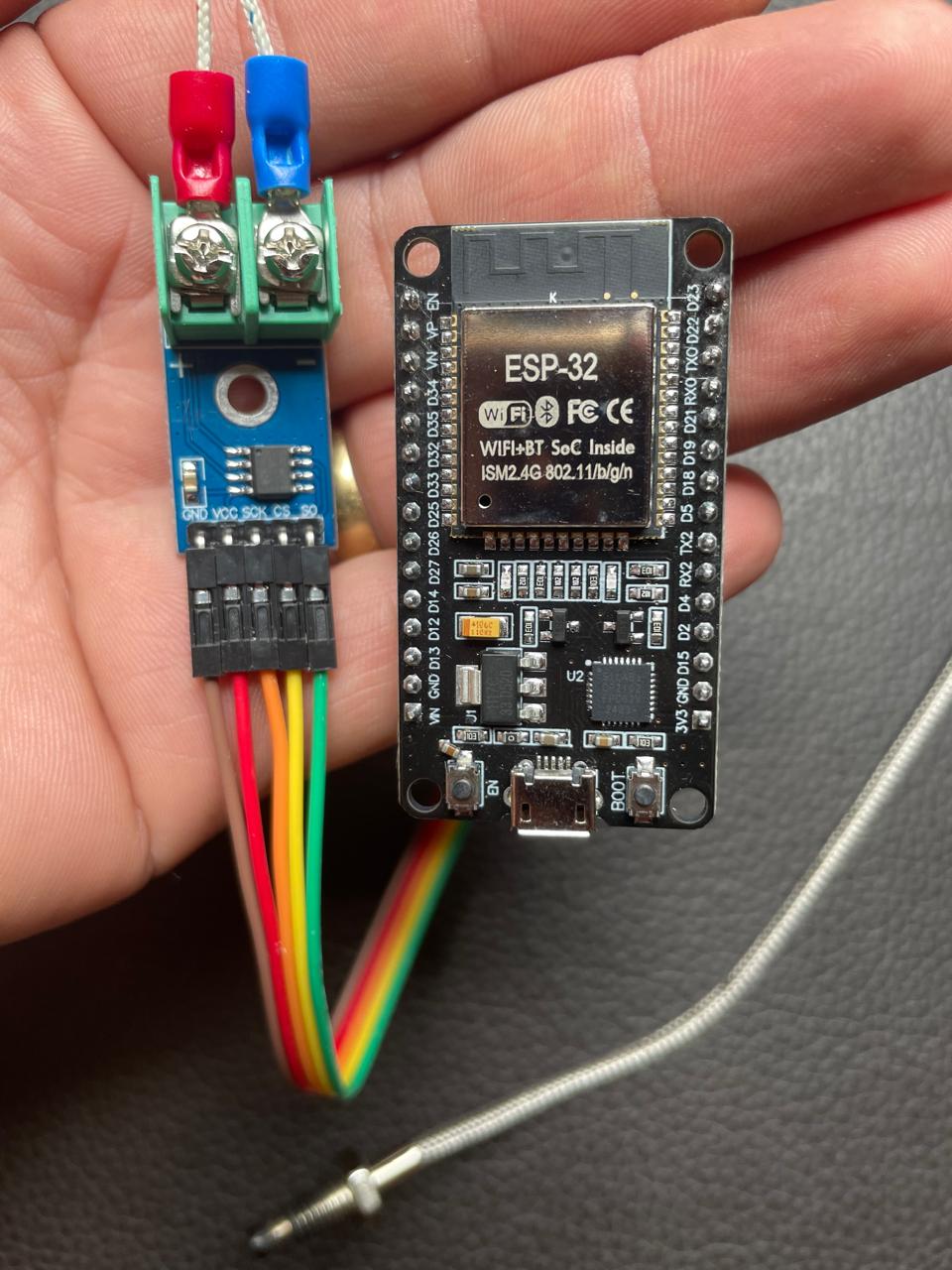

Montagem real da ESP32 com fios conectados ao MAX6675

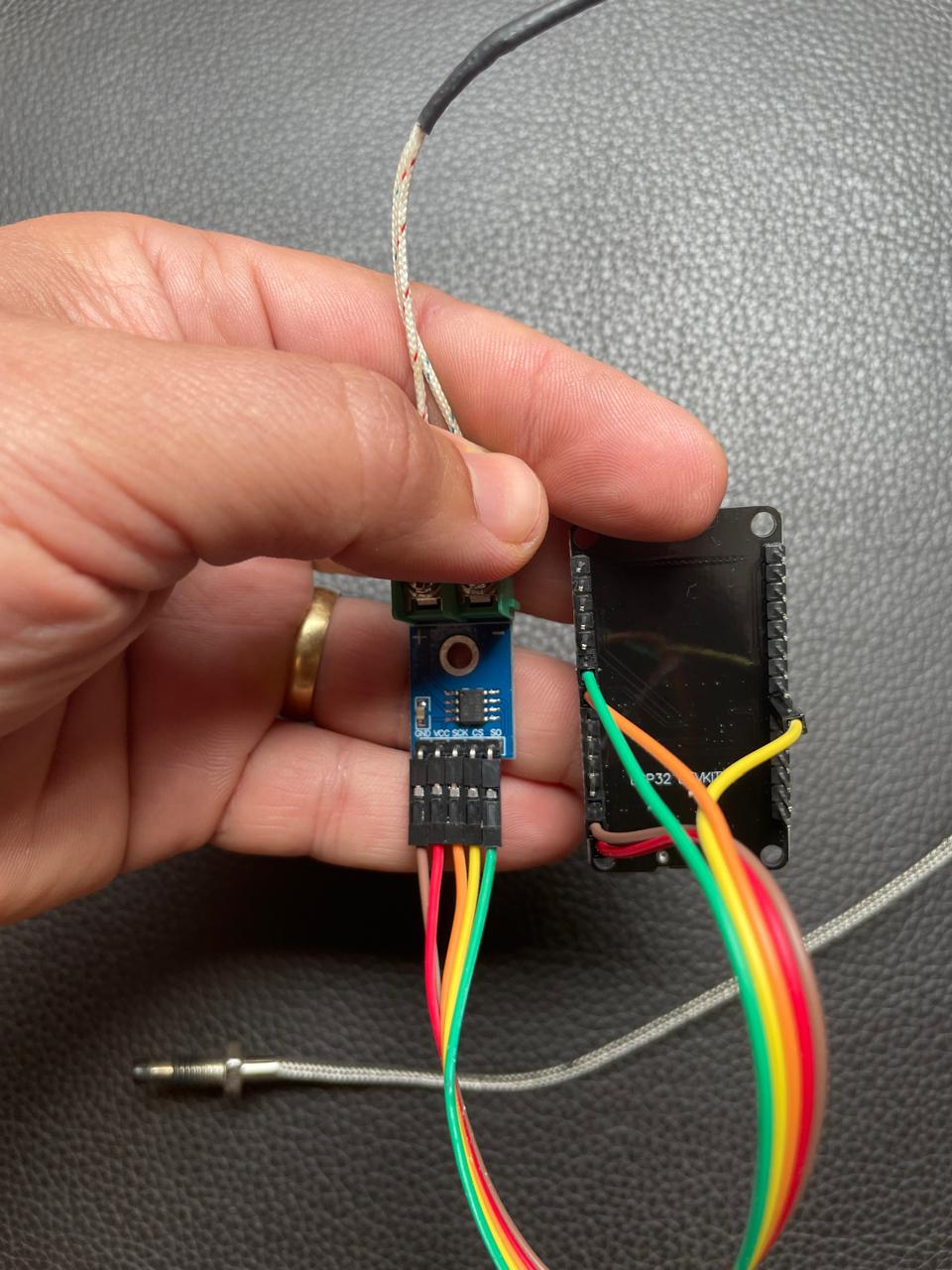

Visão aproximada de uma instalação ESP32 com MAX6675

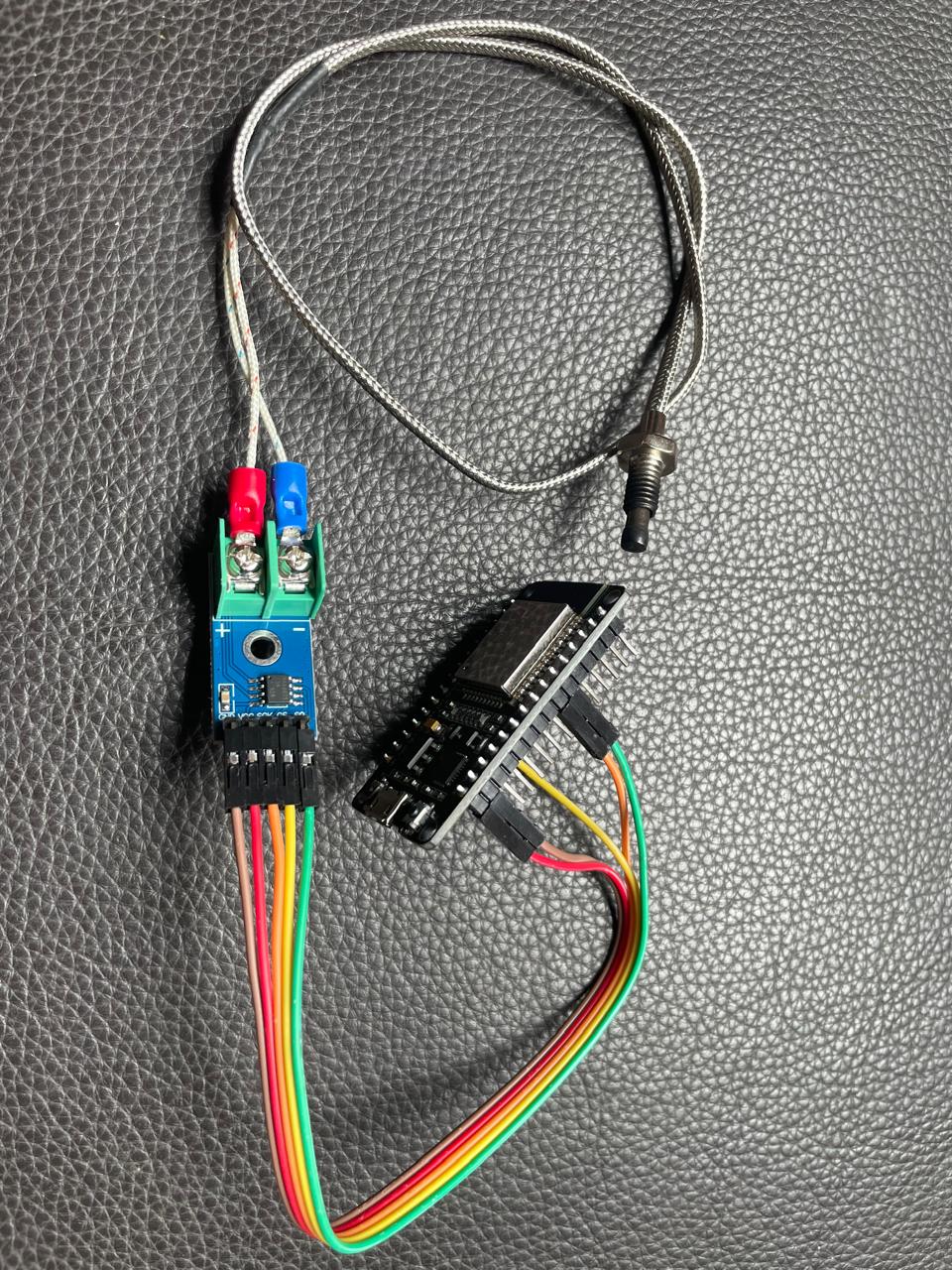

Exemplo real de ligação de sensores no ESP32

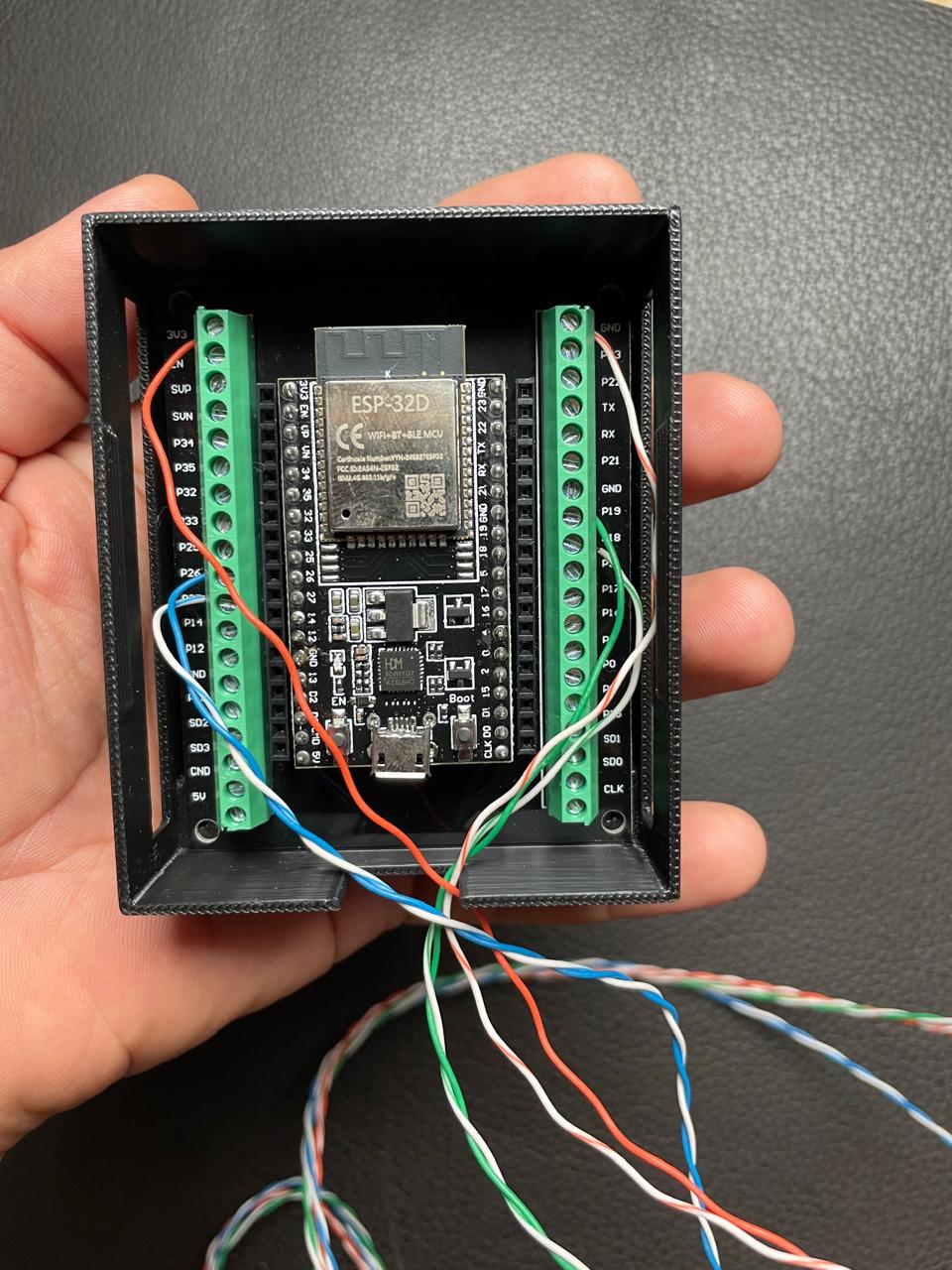

Placa de bornes aberta para ligação dos sensores

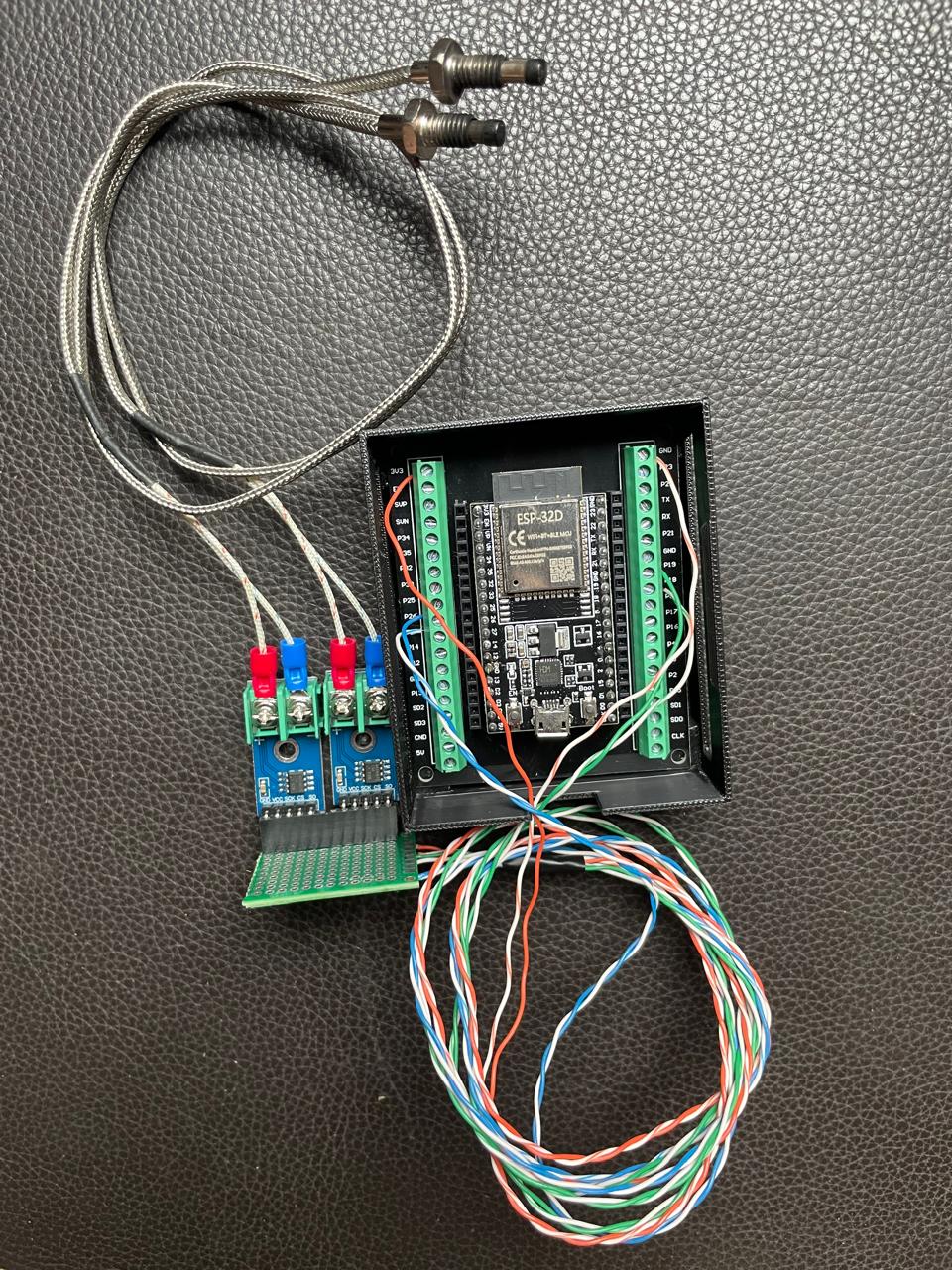

First Crack montado em placa com bornes abertos

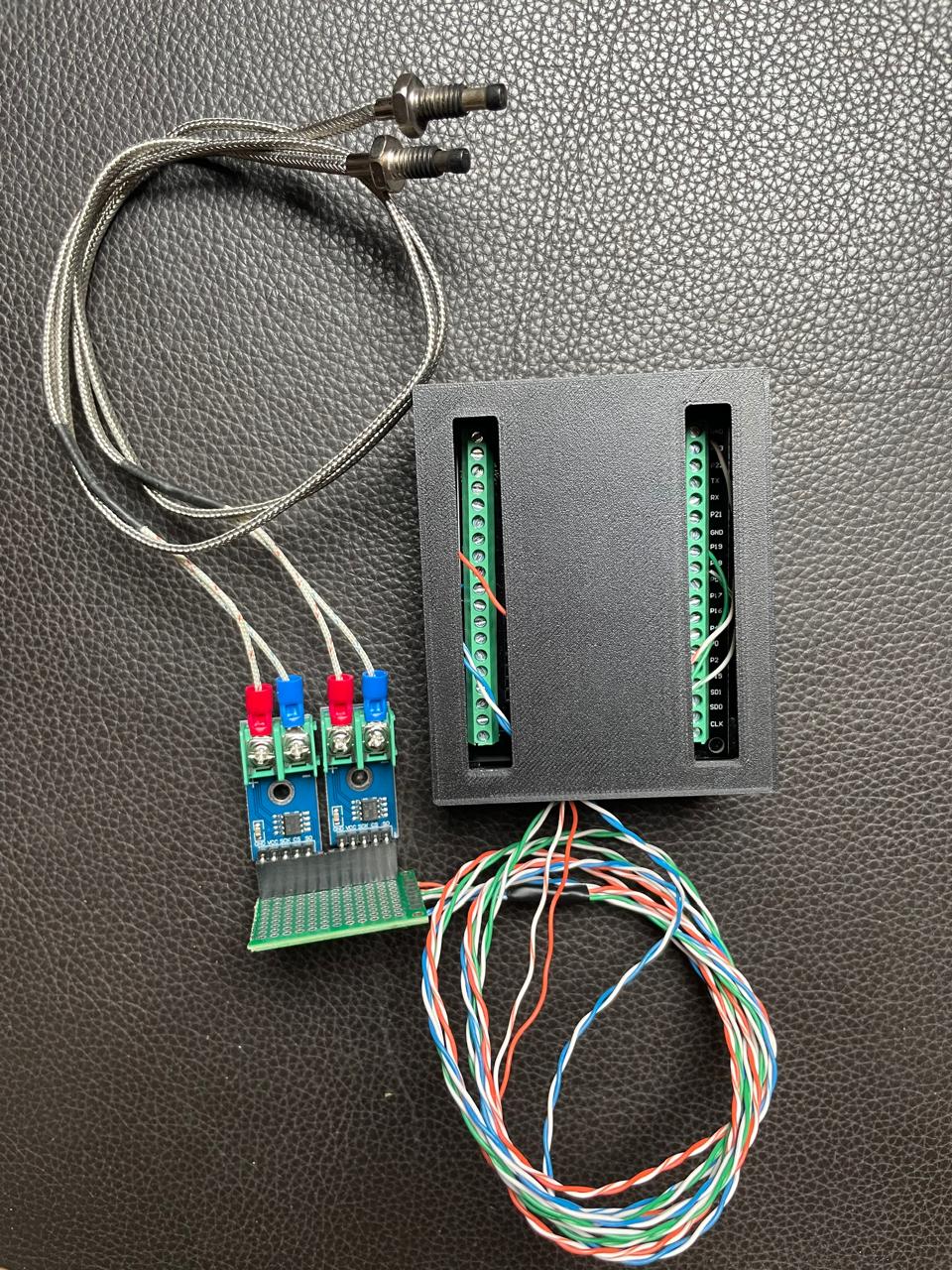

First Crack montado em placa com bornes fechados

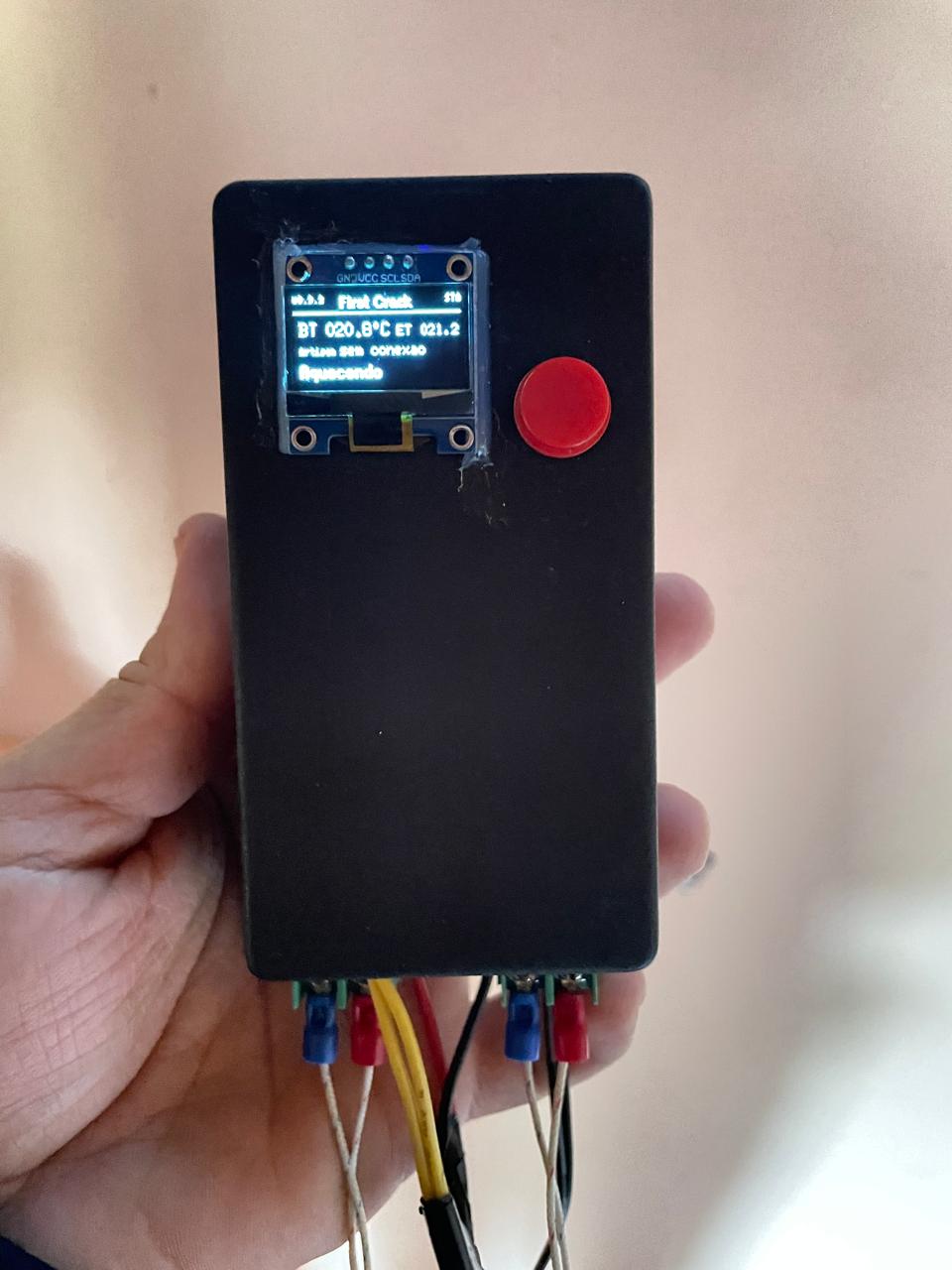

First Crack montado em uma caixa protótipo

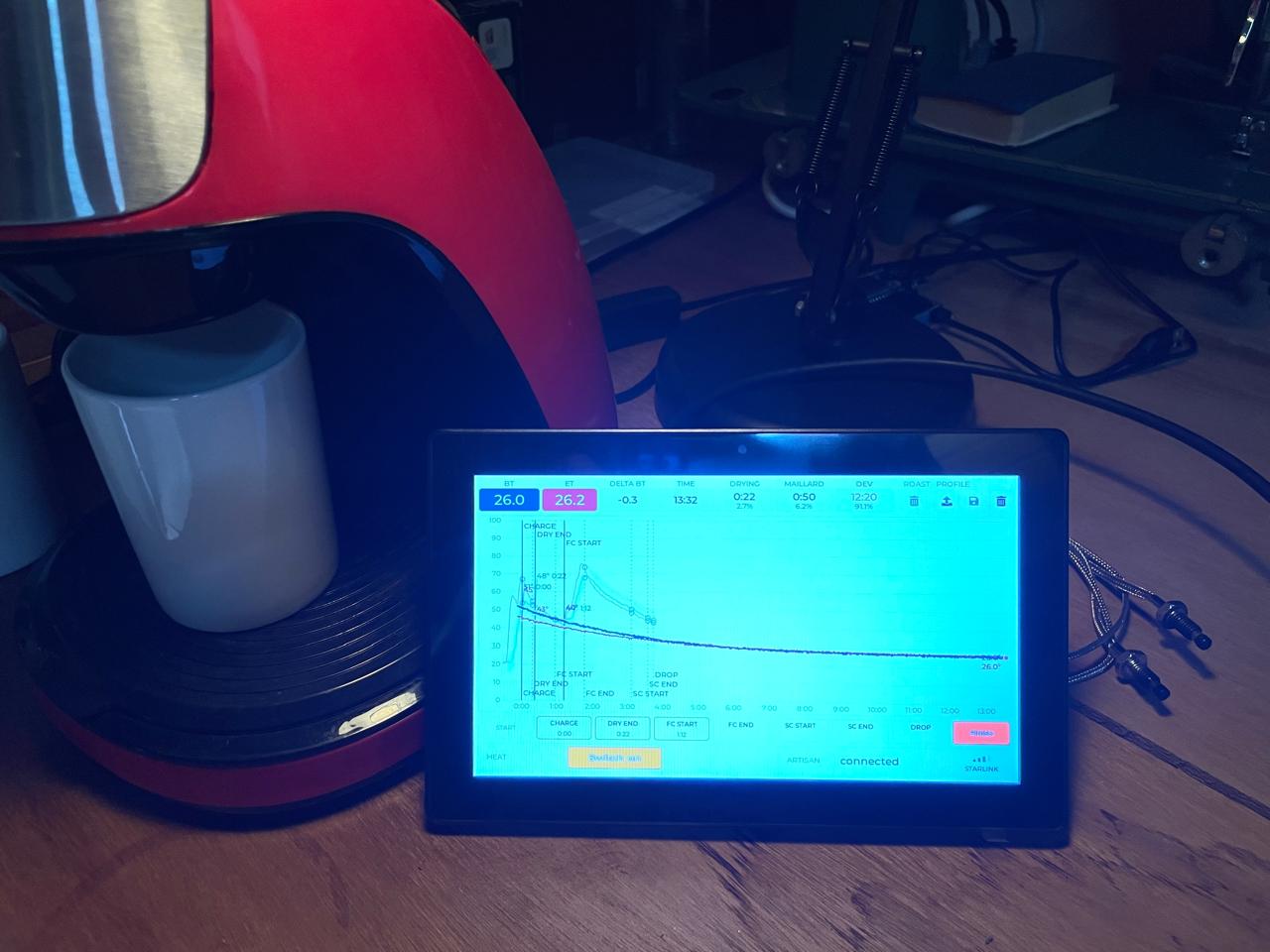

First Crack em bancada com tela mostrando curva de torra e status Artisan conectado
