Conectando First Crack no Artisan

Escopo deste guia

Este guia começa com o Artisan já instalado. A instalação do Artisan fica fora do escopo desta página; para baixar e instalar, use a documentação oficial do projeto.

Abrir documentação oficial de instalação do Artisan

Use o Artisan em inglês ao coletar os screenshots. Isso deixa os nomes dos menus fiéis à interface original e facilita manter a documentação internacionalizável.

Antes de configurar

Artisan instalado e abrindo normalmente no computador.
First Crack já instalado no equipamento, com a interface web acessível. Se ainda não fez isso, siga a documentação de instalação do First Crack.
Computador e First Crack na mesma rede Wi-Fi ou cabeada.
Sensores BT e ET já conferidos no dashboard do First Crack. Para montar ou revisar essa parte, consulte a documentação de ligação dos sensores.

Preparar o ambiente

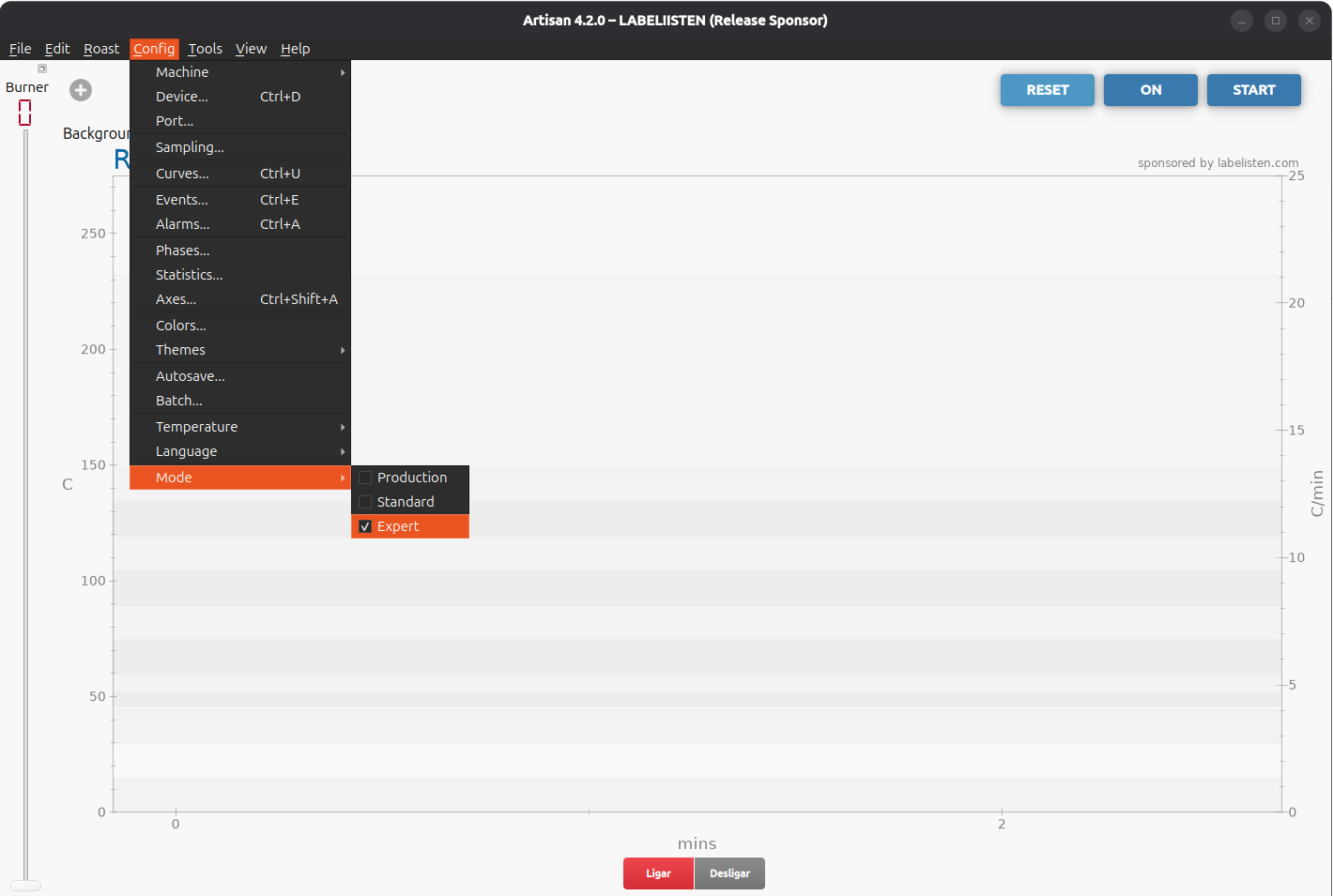

Menu Config > Mode do Artisan com Expert selecionado.

1

Ativar o modo Expert no Artisan

Artisan: Config > Mode > Expert

No Artisan, abra o menu Config, entre em Mode e selecione Expert. Nas versões recentes, o Artisan pode iniciar em Standard mode, que esconde parte das telas avançadas; o modo Expert libera as opções de Device, Port, Events e MODBUS.

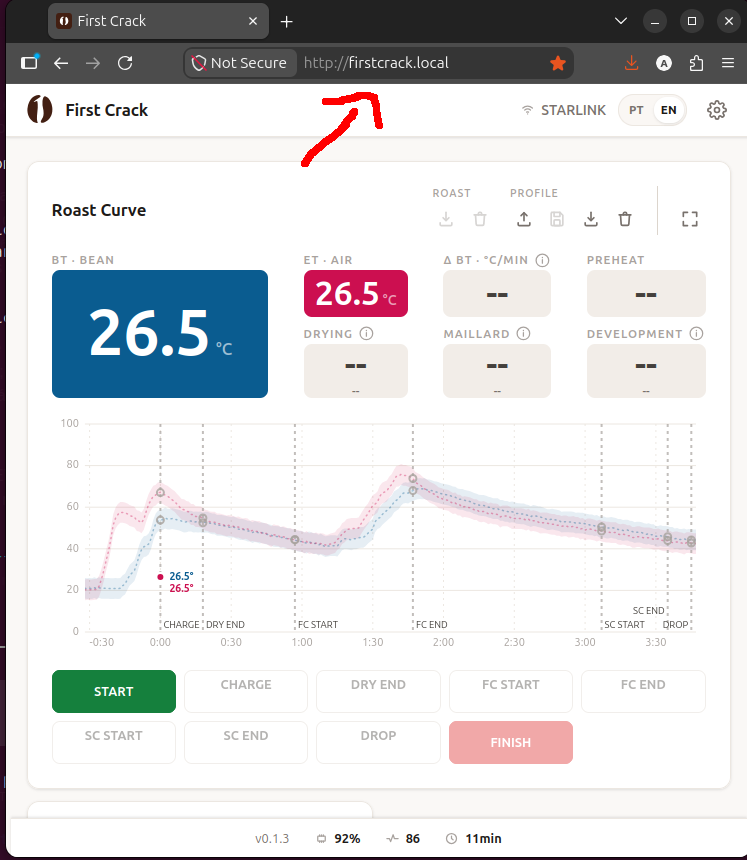

Dashboard do First Crack aberto no navegador. Use no Artisan o mesmo endereço usado para acessar esta página.

2

Abrir o First Crack e anotar o endereço

First Crack: dashboard ou Settings > Network

Abra a interface web do First Crack no navegador e anote o endereço usado para acessá-la. Pode ser o IP local, como 192.168.4.1 no modo Access Point, ou o nome .local configurado na rede.

Antes de seguir, confirme novamente que o computador onde o Artisan está instalado e o equipamento com First Crack estão na mesma rede. Se o computador estiver em uma rede e o First Crack em outra, o Artisan não encontrará o servidor MODBUS.

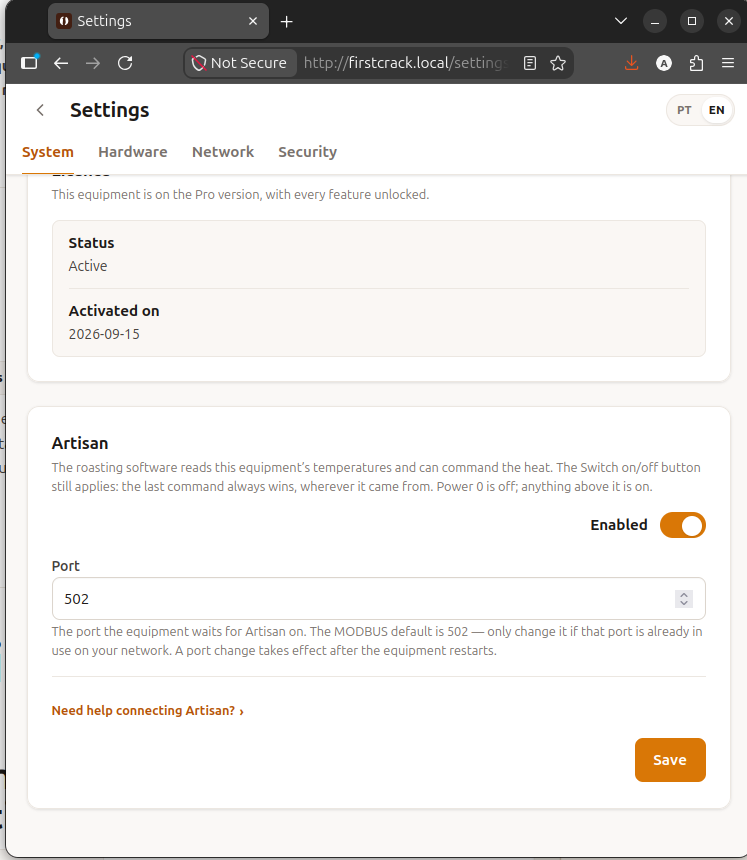

Configuração do First Crack com a conexão Artisan ativada — Conexão Artisan ativada no First Crack, com a porta MODBUS mantida em 502.

3

Ativar a conexão com o Artisan no First Crack

First Crack: Settings > System > Artisan

Na aba System, ligue Enable the Artisan connection, mantenha a porta 502 e salve. O First Crack só abre a porta MODBUS enquanto essa chave está ligada; se ela estiver desligada, o Artisan não consegue conectar.

Configurar BT e ET no Artisan

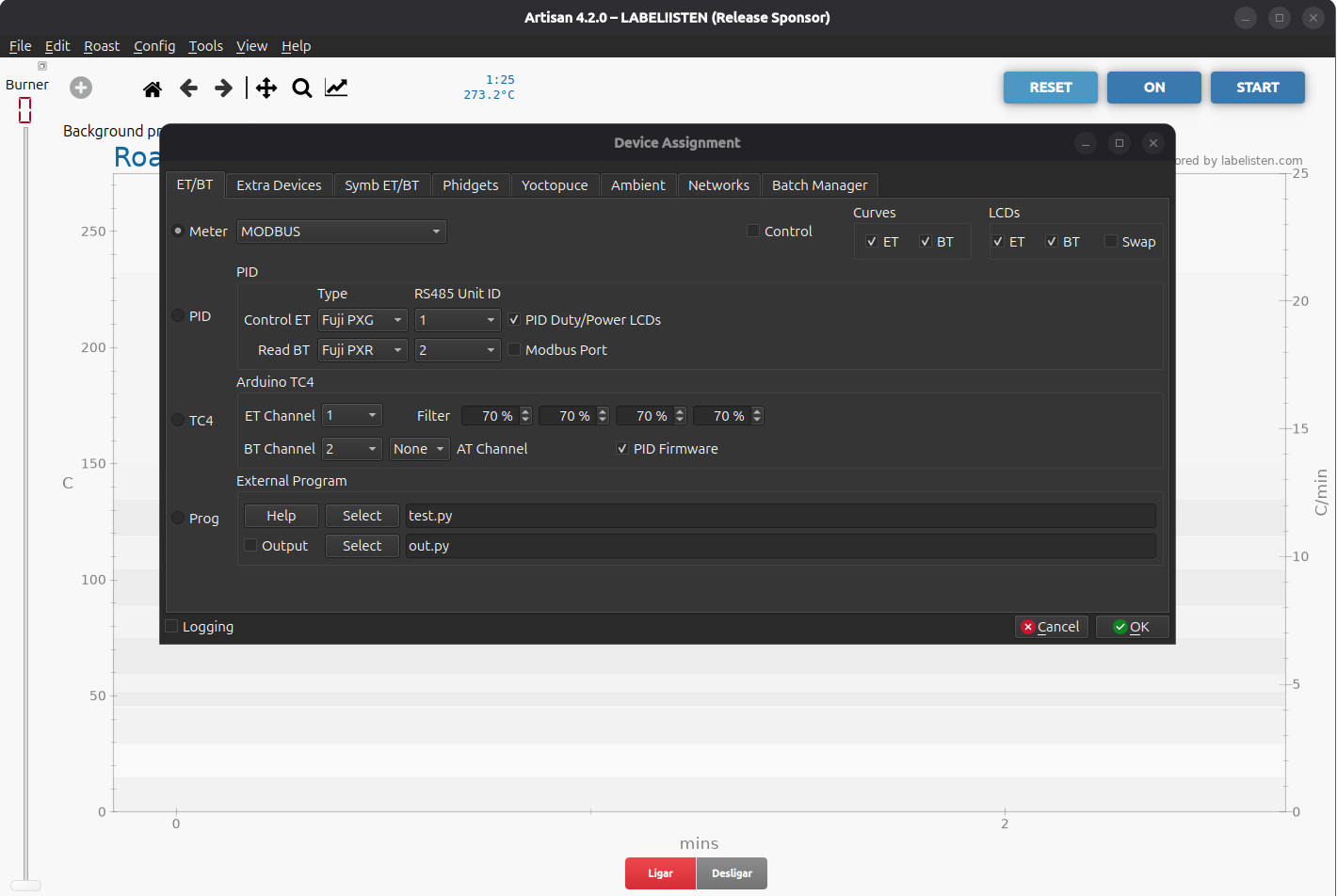

Aba ET/BT do Artisan com MODBUS selecionado como device.

4

Selecionar MODBUS como dispositivo de ET/BT

Artisan: Config > Device, aba ET/BT

No Artisan, abra Config > Device. Na aba ET/BT, selecione MODBUS como device. Mantenha as demais opções padrão e confirme com OK. Em algumas versões, a janela Config > Port abre automaticamente depois disso.

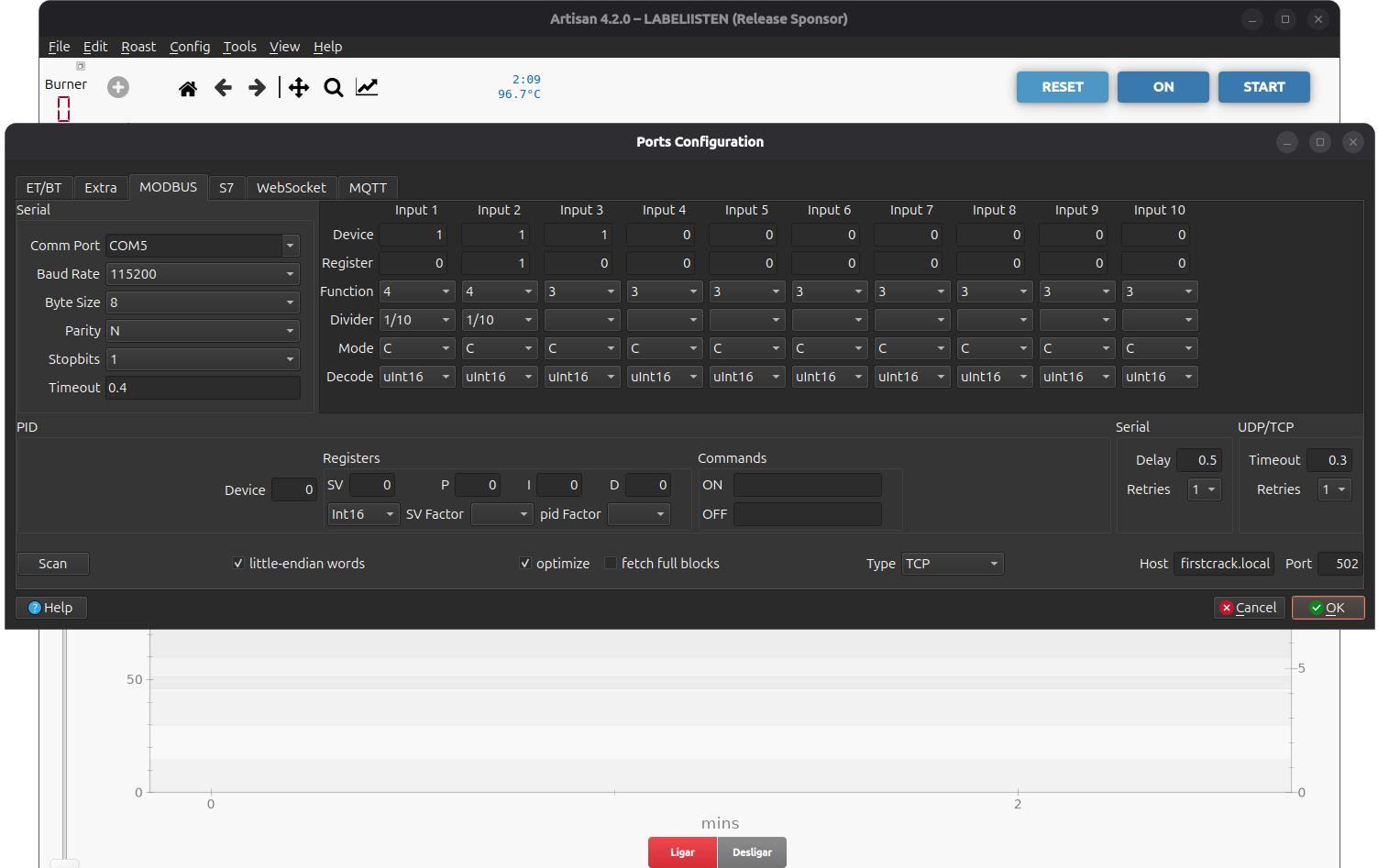

Aba MODBUS do Artisan com Input 1 e Input 2 configurados para BT e ET — Tabela Inputs da aba MODBUS configurada para ler BT no Input 1 e ET no Input 2.

5

Configurar as leituras BT e ET

Artisan: Config > Port, aba MODBUS

Na tabela Inputs, configure Input 1 como BT e Input 2 como ET. Use Device 1 nos dois. Para BT, Register 0, Function 4, Divider 10, Mode C e Decode uInt16. Para ET, Register 1, Function 4, Divider 10, Mode C e Decode uInt16.

O Divider 10 converte o valor enviado pelo First Crack, que é temperatura vezes 10, para graus Celsius.

Aba MODBUS do Artisan com conexão TCP, Host e Port configurados — Conexão MODBUS TCP configurada no Artisan com o endereço do First Crack e a porta 502.

6

Configurar a conexão TCP

Artisan: Config > Port, aba MODBUS

Na parte inferior da mesma aba MODBUS, escolha Type TCP. Em Host, informe o IP ou nome .local do First Crack. Em Port, use 502, a menos que você tenha alterado a porta no First Crack.

Checklist de teste

No Artisan, pode ser necessário iniciar o monitoramento, normalmente pelo botão ON, para que ele abra a conexão MODBUS. O Artisan não se conecta sozinho ao First Crack até que exista um monitoramento em andamento.
Com o monitoramento em andamento e a chave Artisan ligada no First Crack, o status deve indicar Artisan connected.
BT e ET devem aparecer no Artisan e reagir à sonda correta.
Se não conectar, confirme Expert mode, Host, Port 502, computador na mesma rede e chave Artisan ligada no First Crack.

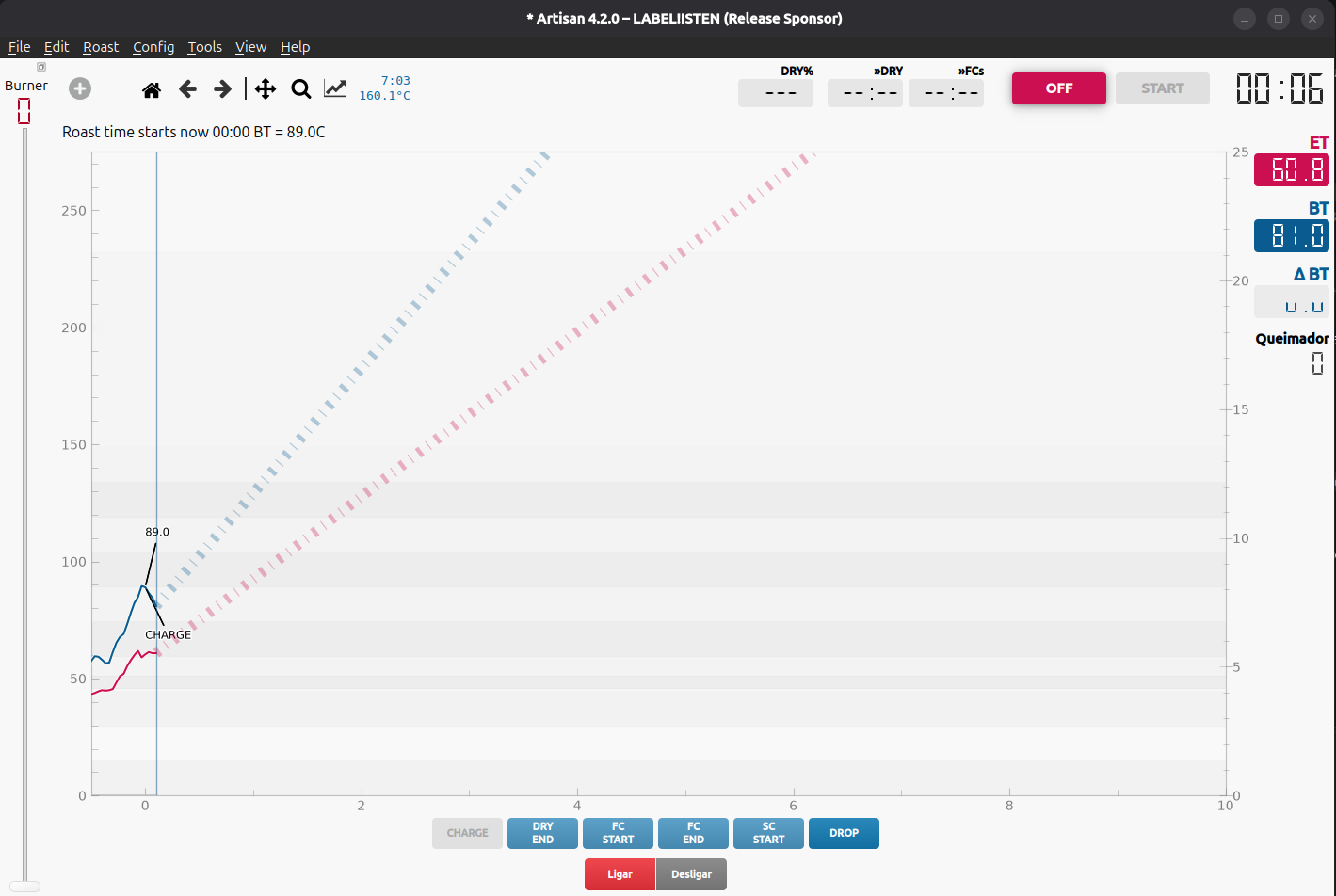

Artisan com monitoramento em andamento e gráfico recebendo BT e ET do First Crack.

Próximas integrações

Por enquanto, esta página cobre apenas a leitura de BT e ET no Artisan. As integrações com sensores adicionais e atuadores, como aquecimento, tambor e ventilação, ainda estão em andamento e serão incluídas aqui em breve.
